概述：

    WT系列升降式蝸輪減速機、攪拌機最大的特點是在攪拌（或刮料）的同時，可實現攪拌器（刮刀）的自動升降，控制方式有手動（S型）的電動（D型）兩種。并可將攪拌器設定在不同的位置攪拌，以適應不同場合，不同物料的攪拌的需要，該機直接裝配在反應釜上，由于支承跨距大、中間無需支承，就可實現超長軸攪拌出軸可直接安裝攪拌器（或刮刀）（普通軸伸為Ⅰ型）也可以聯接攪拌軸（焊接法蘭式H型），使裝拆簡易方便，性能穩定可靠。由于采用皮帶及蝸輪兩級減速，具有減速范圍廣，輸出扭矩大，開機噪音小，使用壽命長，長期無泄漏的優點，該機的升降利用一對螺紋副及剎車盤的聯合控制，具有升降靈活、鎖定穩固、行程準確的顯著優點，（特殊場合下，也可以設置超越式鎖定，以利于攪拌系統的長壽命運轉。本裝置適用于低速、高扭矩的物料攪拌與結晶全的刮料。）

WT型升降蝸輪攪拌減速機系列

基本參數表

出軸轉速	6	9	12	15	20	24	30	減速機型號	許用扭矩 （N·m）
速比i	165	165	120	100	75	63	50
輸入轉速r/min	1000	1500
電機功率kw	p/n代號
0.55	1/6	1	2	4	6	9	12	WT-1	600
0.75	2/6	1	3	5	7	10	13
1.1	1/6	2	3	5	8	11	14
1.5	2/6	1	4	6	7	9	15
2.2	1/6	2	3	5	8	10	12	WT-2	1200
3	2/6	1	4	6	7	11	13
4	x	2	4	6	8	9	11	WT-3	2400
5.5	x	3	5	7	9	10	12
7.5	x	x	x	8	10	11	13	WT-4	4800
11	x	x	x	x	x	12	14

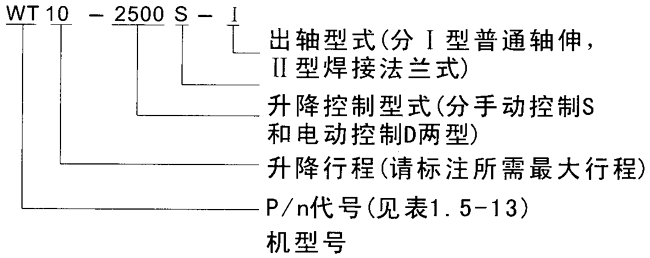

WT型升降蝸輪攪拌減速機標記

標記

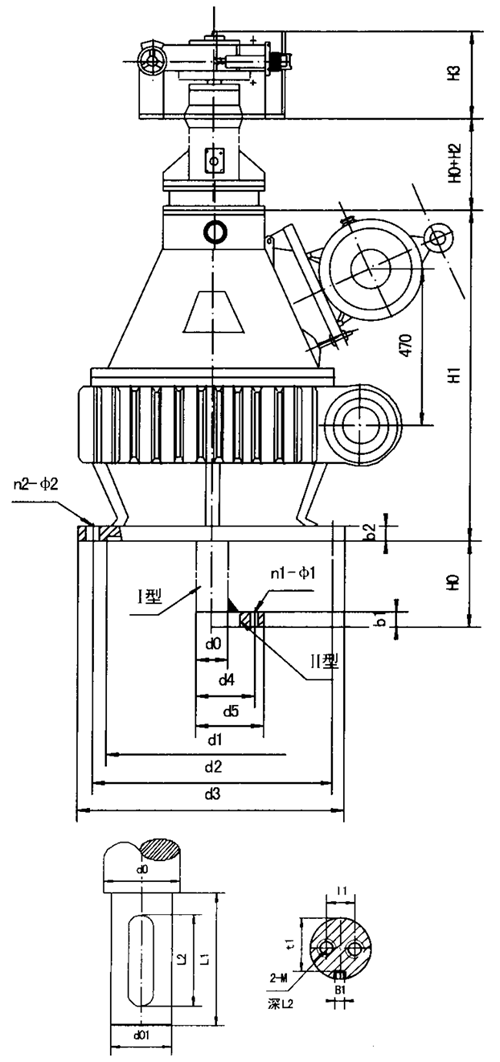

WT型減速機主要尺寸表

機型號	外形安裝尺寸																					機重 （kg）
	do	do1	d1	d2	d3	d4	d5	b1	b2	B1	Ho	H1	H2	H3	L1	L2	t1	t1	n1-φ1	n2-φ2	M
WT1	50	45	330	400	440	90	120	22	30	14	250-1200	600	260	280	68	60	25	39．5	4-φ14	12-φ14	M10×20	500
WT2	65	60	370	440	480	110	140	28	34	18	250-1500	660	260	280	98	90	30	63	6-φ18	12φ18	M12×25	700
WT3	80	75	385	460	550	140	180	32	38	20	300-1800	720	300	320	108	100	35	64．5	8φ18	12-φ18	M12×25	1000
WT4	100	90	500	570	620	160	200	38	40	25	300-2000	790	300	320	118	110	50	81	12-φ22	16-φ22	M14×30	120

    注：訂貨時請注明最大行程，起出表中范圍請與浙江江南減速機有限公司聯系。
