圓弧圓柱齒輪精度定義和代號（GB/T15753-1995）
  詳細介紹：
發布時間：2007-6-9 14:21:45
 分享到：

3定義和代號
齒輪、齒輪副誤差及側隙的定義和代號
序號
名稱
代號
定義
1
圓弧圓柱齒輪精度定義和代號
△Fi′











Fi′

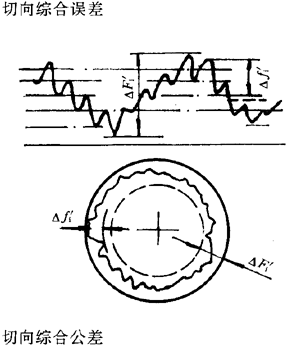

被測齒輪與理想精確的測量齒輪單面嚙合時，
在被測齒輪一轉內，實際轉角與公稱轉角之差的
總幅度值，以分度圓弧長計值。
2
一齒切向綜合誤差



一齒切向綜合公差
△fi′



fi′
被測齒輪與理想精確的測量齒輪單面嚙合時，
在被測齒輪一齒距角內，實際轉角與公稱轉角之
差的最大幅度值，以分度圓弧長計。
3
圓弧圓柱齒輪精度定義和代號
△FP





△FPK






FP
FPK

與檢查圓*上任意兩個同側齒面間的實際弧長
與公稱弧長之差的最大差值




在檢查圓上，K個齒距的實際弧長與公稱弧長
之差的最大差值，K為2到小于Z/2的整數
*檢查圓是指位于凸齒中部（對于單圓弧齒輪則為凸齒或凹齒中部）與分度圓同心的圓。
序號
名稱
代號
定義
4
圓弧圓柱齒輪精度定義和代號
△Fr









Fr

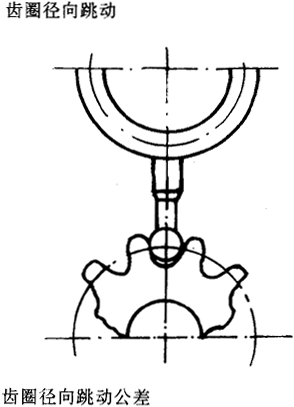

在齒輪一轉范圍內，測頭在齒槽內，于凸齒或
凹齒中部雙面接觸，測頭相對于齒輪軸線的最大
變動量。
5
圓弧圓柱齒輪精度定義和代號
△Fw








Fw
在齒輪一周范圍內，實際公法線長度最大與
最小值之差。
△Fw=wmax-wmin
6
圓弧圓柱齒輪精度定義和代號
△fpt








±fpt
在檢查圓上，實際齒距與公稱齒距之差
用相對測量法時，公稱齒距是指所有實際齒距
的平均值。
序號
名稱
代號
定義
7
圓弧圓柱齒輪精度定義和代號
△Fβ



△fβ







Fβ

fβ
要檢查圓柱面上，在有效齒寬范圍內（端部倒
角部分除外），包容實際齒向線的兩條最近的設
計齒線之間的端面距離。
在有效齒寬中，任一軸向齒距范圍內，包容實
際齒線的兩條最近的設計齒線之間的端面距離。
設計齒線可以是修正的圓柱螺旋線、包括齒端
修薄及其他修形曲線。
齒寬兩端的齒向誤差只允許逐漸偏向齒體內。
8
圓弧圓柱齒輪精度定義和代號
△Fpx
△fpx




±Fpx
±f­px
在有效齒寬范圍內，與齒輪基準軸線平行而大
約通過凸齒或凹齒中部的一條直線上，任意兩個
同側齒面間的實際距離與公稱距離之差。沿齒面
法線方向計值。
在有效齒寬范圍內，與齒輪基準軸線平行面大
約通過凸齒或凹齒中部的一條直線上，任一軸向
齒距內，兩個同側齒面間的實際距離與公稱距離
之差。沿齒面法線方向計值。
9
圓弧圓柱齒輪精度定義和代號
△ffβ

ffβ
在有效齒寬范圍內，凸齒或凹齒中部實際齒線
波紋的最大波幅。沿齒面法線方向計值。
10
圓弧圓柱齒輪精度定義和代號
△Eh




±Eh
在齒輪一周內，實際弦齒深減去實際外圓直徑
偏差后與公稱弦齒深之差。
在法面中測量。
序號
名稱
代號
定義
11
圓弧圓柱齒輪精度定義和代號
△Edf







±Edf
齒根圓直徑實際尺寸和公稱尺寸之差，對于奇
數可用齒根圓斜徑代替。斜徑的公稱尺寸Lf為：
Lf=df·cos(90°/z)
12
圓弧圓柱齒輪精度定義和代號
△Es










Ess
Esi
Ts
接觸點所在圓柱面上，法向齒厚實際值與公稱
值之差。
13
公法線長度偏差
公法線長度極限偏差
上偏差
下偏差
公差
△Ew
Ews
Ewi
Tw
在齒輪一周內，公法線實際長度值與公稱值之
差。
14
齒輪副的切向綜合誤差
齒輪副的切向綜合公差
△Fic′


Fic′
在設計中心距下安裝好的齒輪副，在嚙合轉動
足夠多的轉數內，一個齒輪相對于另一個齒輪的
實際轉角與公稱轉角之差的總幅度值。以分度圓
弧長計值。
15
齒輪副的一齒切向綜合誤差
齒輪副的一齒切向綜合公差
△Fic′

Fic′
安裝好的齒輪副，在嚙合足夠多的轉數內，一
個齒輪相對于另一個齒輪，一個齒距的實際轉角
與公稱轉角之差的最大幅度值。以分度圓弧長計
值。
序號
名稱
代號
定義
16
圓弧圓柱齒輪精度定義和代號

凸凹齒面瞬時接觸時，由于齒面接觸彈性變形
而形成的擠壓痕跡
裝配好的齒輪副，跑合之前，著色檢驗，在輕微
制動下，齒面實際接觸跡線偏離名義接觸跡線的
高度。
對于雙圓弧齒輪：
17
圓弧圓柱齒輪精度定義和代號

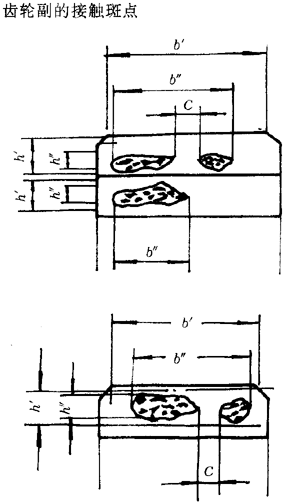

裝配好的齒輪副，經空載檢驗，在名義接觸跡
線位置附近齒面上分布的接觸擦亮痕跡
接觸痕跡的大小在齒面展開圖上用百分數計算。
沿齒長方向：接觸痕跡的長度b″（扣除超過模
數值的斷開部分C）與工作長度b′之比的百分數，
即
序號
名稱
代號
定義
18
圓弧圓柱齒輪精度定義和代號
jt







jn
jtmax
jmnax
jtmin
jnmin
裝配好的齒輪副，當一個齒輪固定時，另一個
齒輪的圓周晃動量。以接觸點所在圓的弧長計值。






裝配好的齒輪副，當工作齒面接觸時，非工作
齒面之間的最小距離。
19
齒輪副的中心距偏差
齒輪副的中心距極限偏差
△fa
±f­a
在齒輪副的齒寬中間平面內，實際中心距與公
稱中心距之差。
20
圓弧圓柱齒輪精度定義和代號
△fx
△fy
















fx
fy

一對齒輪的軸線在其基準平面[H]上投影的平
行度誤差。在等于齒寬的長度上測量。
一對齒輪的軸線，在垂直于基準平面，并且平
行于基準軸線的平面[V]上投影的平行度誤差，
在等于齒寬的長度上測量。
注：包含基準軸線，并通過由另一軸線與齒寬
中間平面相交的點所形成的平面，稱為基
準平面，兩條軸線中任何一條軸線都可作
為基準軸線。
